Digitale Alarmumsetzer und Endstellen

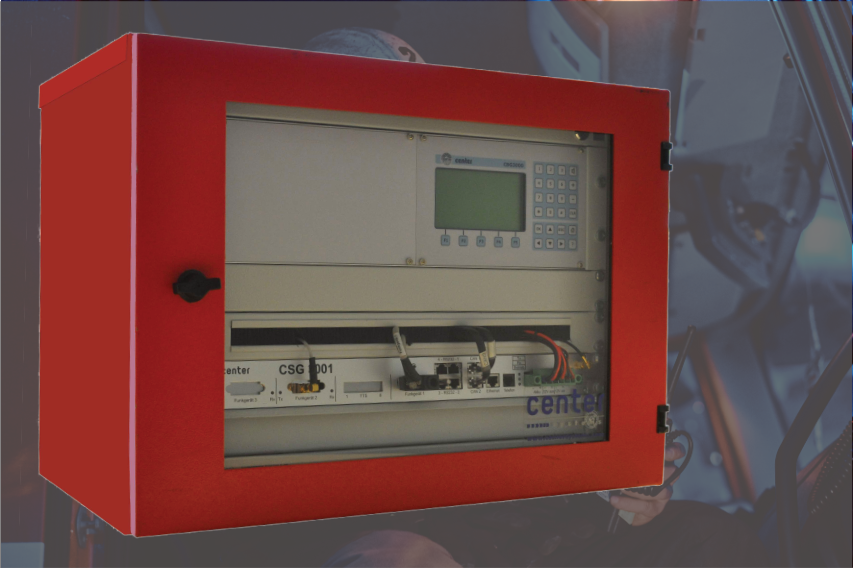

CSG3020 – die Basis für eine Vielzahl an Nutzungsmöglichkeiten
Das CSG3020 ist als 19“-Baugruppe die universelle und flexible Plattform für analoge und digitale Alarmierungssysteme. Die Rückwärtskompatibilität ermöglicht den Einsatz des CSG3020 auch für Bestandssysteme.
Die Vielfalt an Schnittstellen und die betriebssicheren und umfangreichen Funktionen erlauben den Einsatz in lokalen oder großflächigen Alarmierungs- und Informationssystemen für die BOS und die Industrie.
-
Leistungsfähiger Prozessor und Sub-Prozessor
Die Steuerung aller Funktionen erfolgt mit einem leistungsfähigen Prozessor, für Echtzeitaufgaben – die Datenübertragung, synchrone POCSAG-Aussendung und Zeitsynchronisation – steht ein dedizierter und performanter Subprozessor zur Verfügung.
-
Zeitsynchronisation
Das integrierte GNSS-Modul ermöglicht eine hochgenaue interne Zeitsynchronisation und Korrektur des integrierten, ofenstabilisierten hochgenauen Oszillators. So sind GNSS-Ausfallszeiten von mehreren Stunden überbrückbar.
-
Schnelle Datenübertragung
Ein 4L FSK-Datenmodem ermöglicht die schnelle Datenübertragung über Funk mit bis zu 9600 Baud. Die Hardware ist dafür ausgelegt, eine alternative Zeitsynchronisation über Funk mit reduzierter Genauigkeit zu ermöglichen.
-
Funkgeräteschnittstellen
Zwei Funkgeräteanschaltungen erlauben simultanen Daten- und POCSAG-Betrieb, auch eine Sprachübertragung wird unterstützt. Die Anbindung redundanter oder dedizierter Übertragungsmedien, etwa von TETRA-FRTs oder Mobilfunkmodems ist vorgesehen.
-
Netzwerkanbindung
Über die beiden Netzwerkinterfaces können unterschiedliche Ethernet-Netzwerke angebunden werden, ein Routing wird optional unterstützt. Mit dem Bonding-Betrieb der Interfaces kann die Ausfallsicherheit erhöht werden.
-
Digitale Ein- und Ausgänge
8 Relaisausgänge, 7 Digitaleingänge sowie ein Brandmeldereingang mit integrierter Schleifenüberwachung erlauben vielfältige Sonderfunktionen. Über eine CAN-Schnittstelle können zusätzliche Funktionsmodule – z. B. I/O-Erweiterungen – angeschlossen und betrieben werden.
-
Notstromversorgung
Für die Notstromversorgung ist ein 2 A Ladegerät für Blei- und Blei-Gel-Akkumulatoren integriert. Eine Schnellladung kann mittels eines externen Netzgerätes mit max. 15 A erfolgen.
-
Bidirektionaler Datenaustausch
In Abhängigkeit des Netzaufbaus und der Anforderungen werden umfangreiche System- und Rückmeldungen den zentralen Eintrittspunkten und Leitstellen zur Verfügung gestellt.
-
